电力线勘测
电力线勘测业务流程:①选线 ②平断面数据采集 ③塔基断面数据采集 ④设计出图
电力线施工放样业务流程:①桩放样 ②塔腿或电杆拉线放样

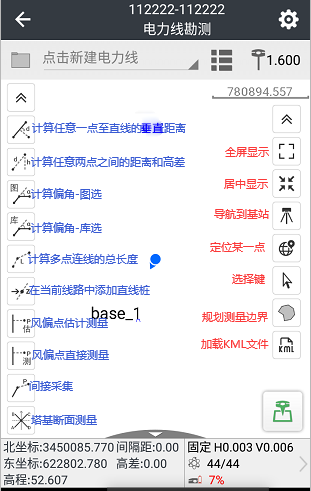

1、电力主界面介绍
加载kml文件：文件的来源为两种，即本地的kml文件和网络分享的kml文件。
当使用本地kml文件时，点击“加载kml文件”按钮，即可选择文件并加载。
当使用网络分享的kml文件时，操作步骤如下：
①分享kml文件的一方,在文件管理器中选择对应的文件，点击分享图标，选择分享到测地通。
②跳转到kml分享界面，点击“分享”，获取四位数的分享码。
③接受文件的一方，进入电力勘测-kml加载界面，点击“网络获取kml文件”按钮，并输入正确的分享码，即可获取到被分享的文件，点击“保存”时，kml文件便在百度地图上显示。

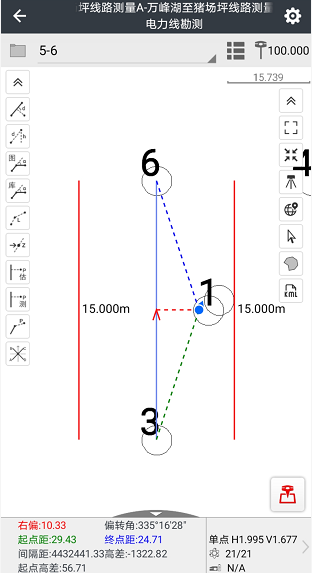

偏转角：终点-起点方向为0°方向，终点-起点连线到终点：当前位置连线的偏转角

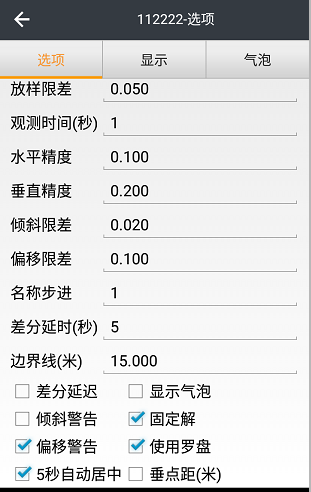

注：电力设置界面填写边界线距离，在电力线左右便会出现红色的边界线；
勾选垂点距（米），在辅助文字显示区显示的将是距起点和终点的垂距。

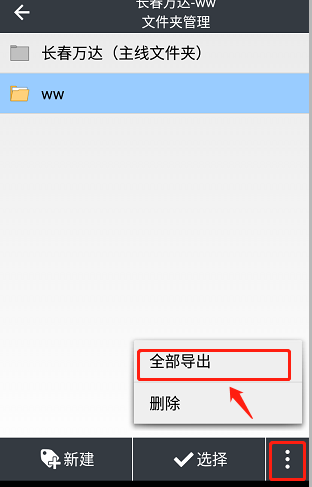

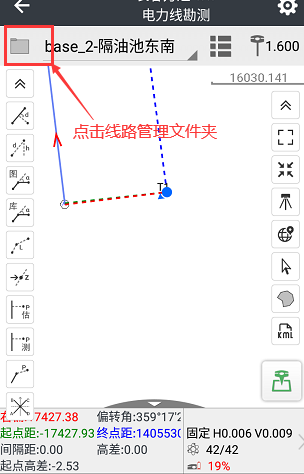

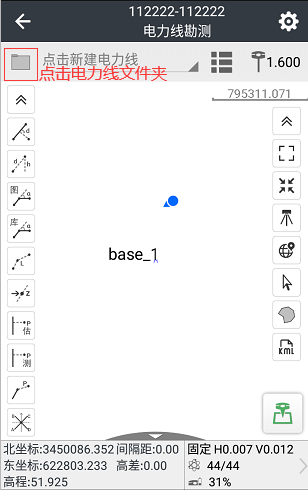

2、新建电力线

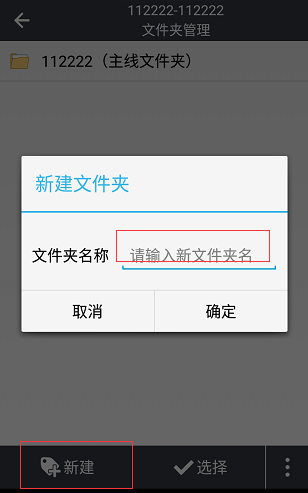

【新建】：建立一条支线，显示在电力线文件夹管理界面。
【选择】：选中一条支线，点击选择，即可进入电力勘测界面，对这条支线上的数据进行采集。

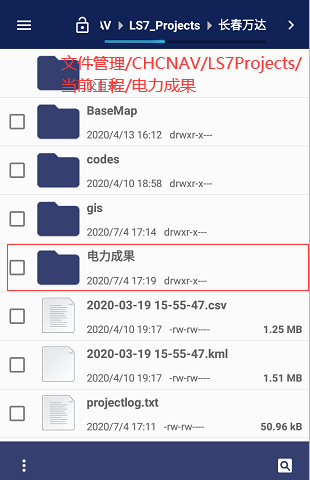

【全部导出】：将所采集的所有数据一并导出，导出的成果在工程目录下的电力成果文件夹里。
【删除】：删除某一条支线文件，删除后，该直线上所采集的点也会被删除，主线文件夹不能删除。
3、电力线勘测
固定状态下，点击测量图标采集地物，支持以下地物类型的采集。
线路跨越的路、河、塘、房、其他电力线、通讯线、电杆、路灯等必须要采集。需要能够准确的描述跨越物的拓扑关系，例如与通讯线的夹角，房宽、房长等。可能造成线路安全隐患的地形必须要采，例如风偏点。

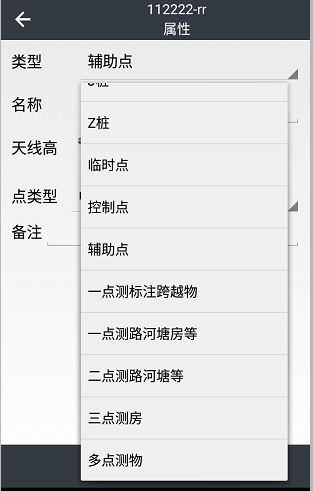

在类型下拉框中，选择点类型，输入名称，天线高等，点击保存，地物相应的属性和地质信息就保存在测量文件中，省去了繁琐的外业记录，同时导出的数据不需要大量修改就可以转换为道亨数据格式。

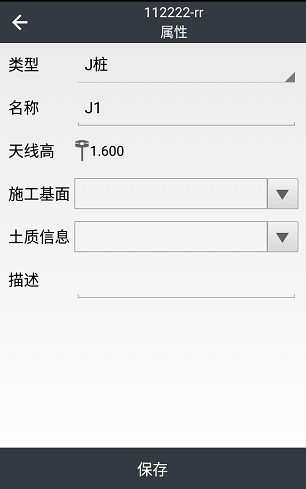

（1）J桩采集
J桩：转角桩，电力线的转向点和电力线的端点。

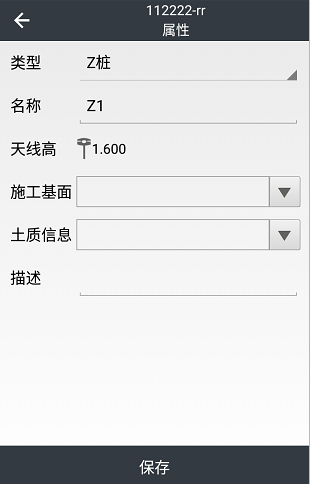

（2）Z桩采集
Z桩即直线桩 ,电力线直线上的杆位桩，在实际勘测中会根据实际地形、地质条件、前后档距等综合因素决定桩位。
（3）临时点
临时点是测量过程中临时测量的辅助点
（4）控制点
控制点是测量过程中用来做控制的点
（5）辅助点
辅助点是电力线勘测时需要沿着电力线方向测量电力线的中心断面点(线路上的高程变化点)，从而获取电力线下的地形情况。

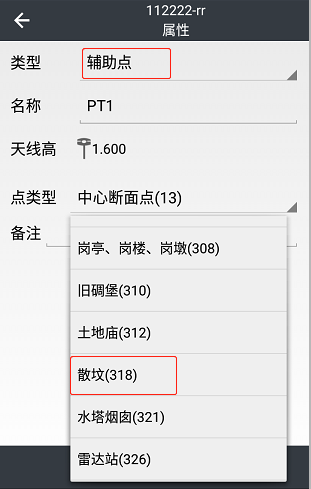

电力线下面一些特殊地形点，例如散坟，气象站，雷达站，亭子等也可以按照辅助点进行采集。

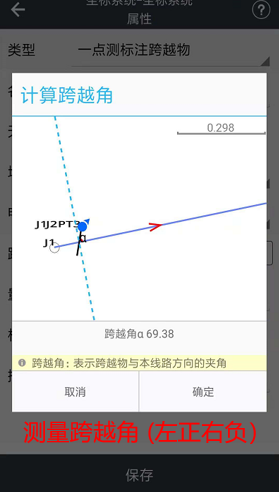

（6）一点测标注跨越物

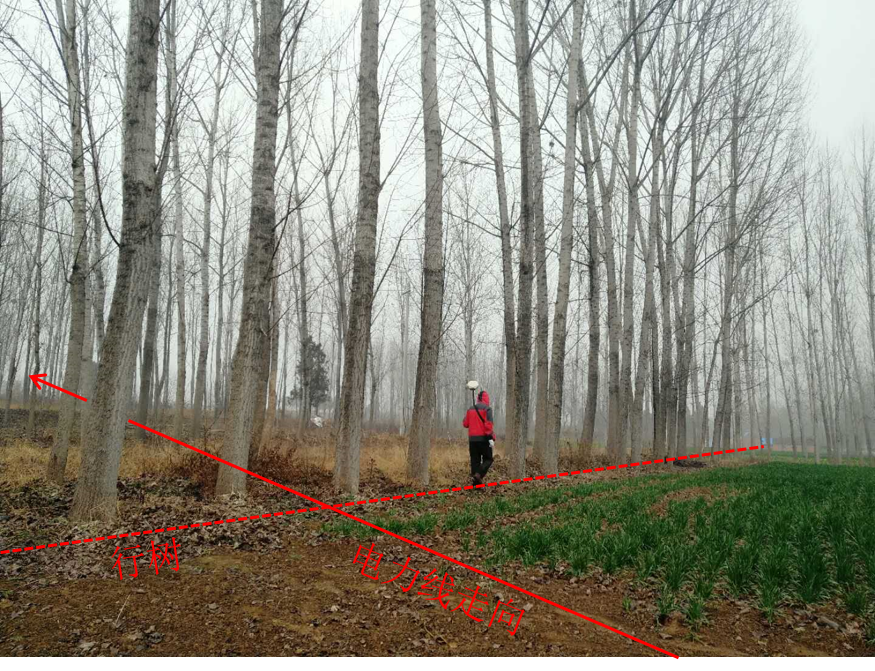

当设计的架空线路与电力线、通讯线、行树、围墙、单树、管道、地下通讯电缆、窑洞交叉时，在跨越物和设计线路的交点处测量。主要测量跨越物的类型，跨越角和量高。

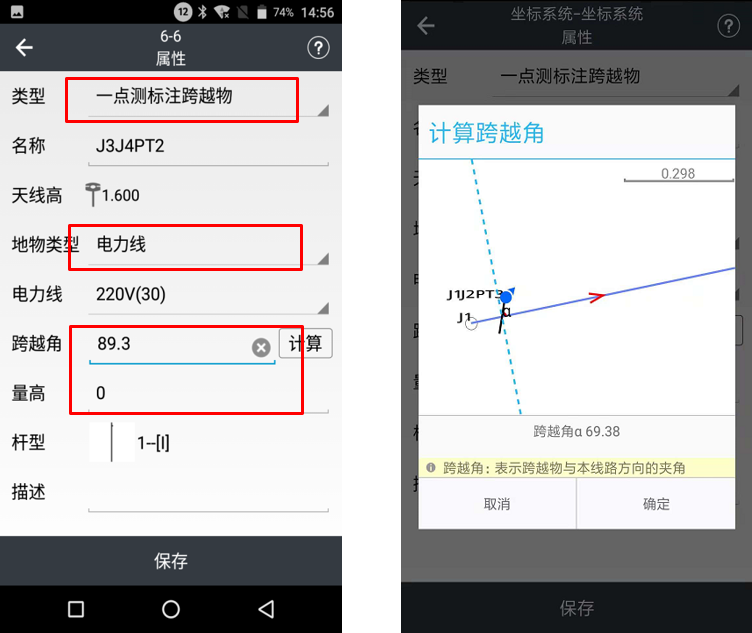

测量步骤：测量完在属性编辑界面，类型选择“一点标注跨越物”，选择地物类型，输入量高，计算“跨越角”，选择“杆型”。（跨越角支持自动计算，地物类型根据使用频率自动排序)。

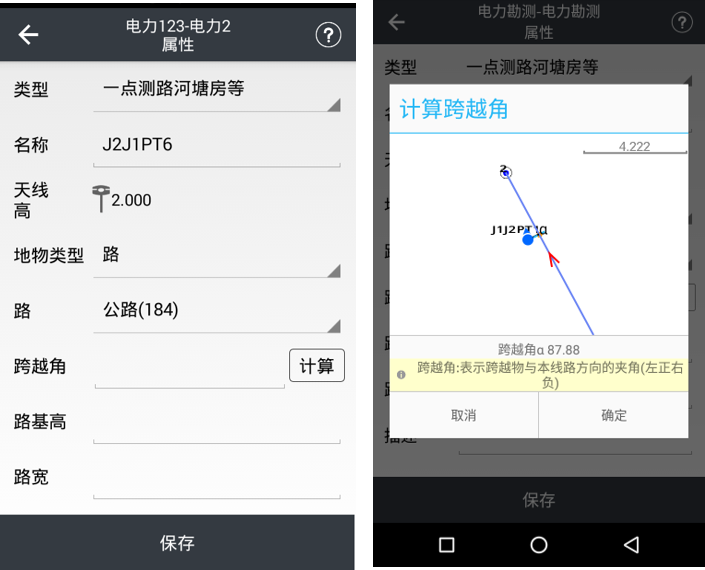

（7）一点测路河塘房等
电力线路前进线路上遇到公路、铁路、河流、塘、房屋等实物时，可以采用一点测路河塘房等的方式存储。在弹出的属性信息中输入名称，天线高度，在地物类型下拉框中选择对应的地物，输入跨越角，对于一点测房输入房长，房宽和房高等信息，点击确定。

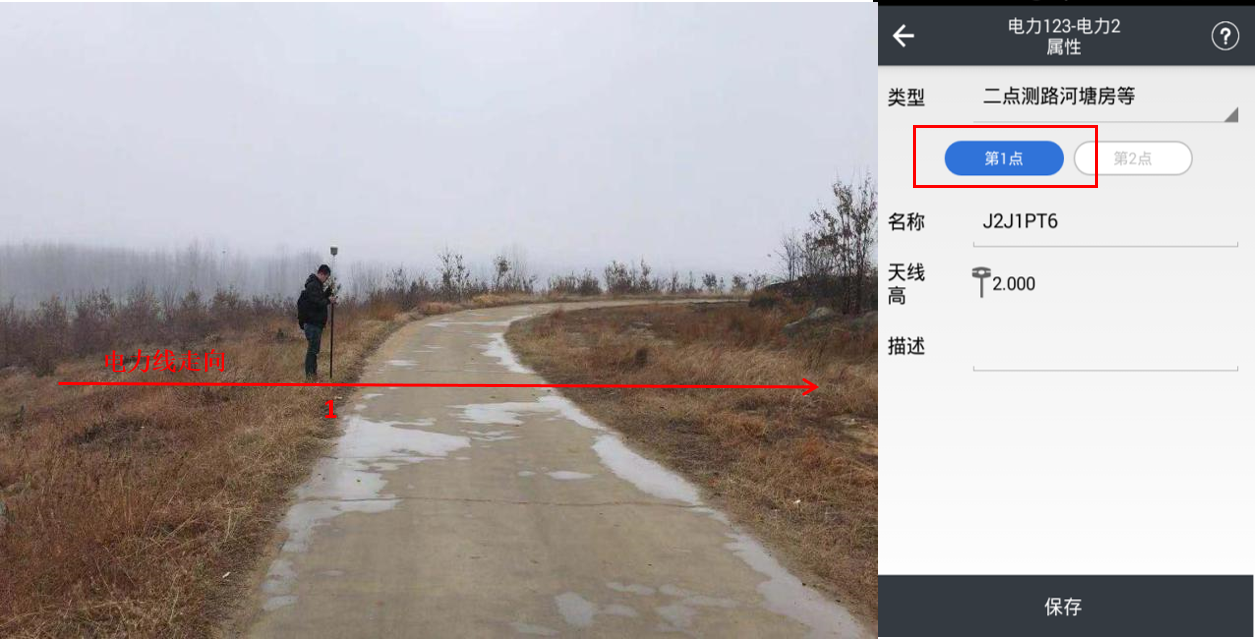

（8）二点测路河塘等
与一点测路河塘房类似，需要采集地物的两个断面点自动计算宽度。

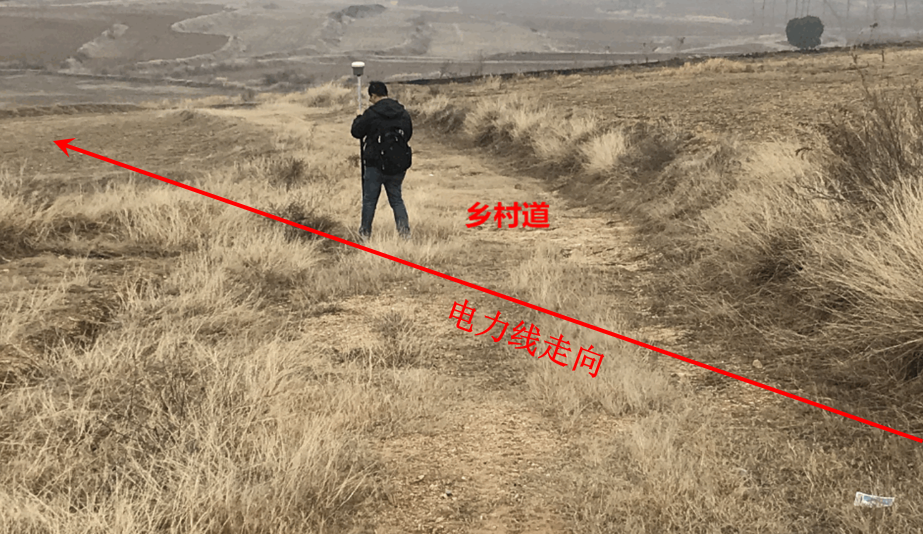

测路边第一个点

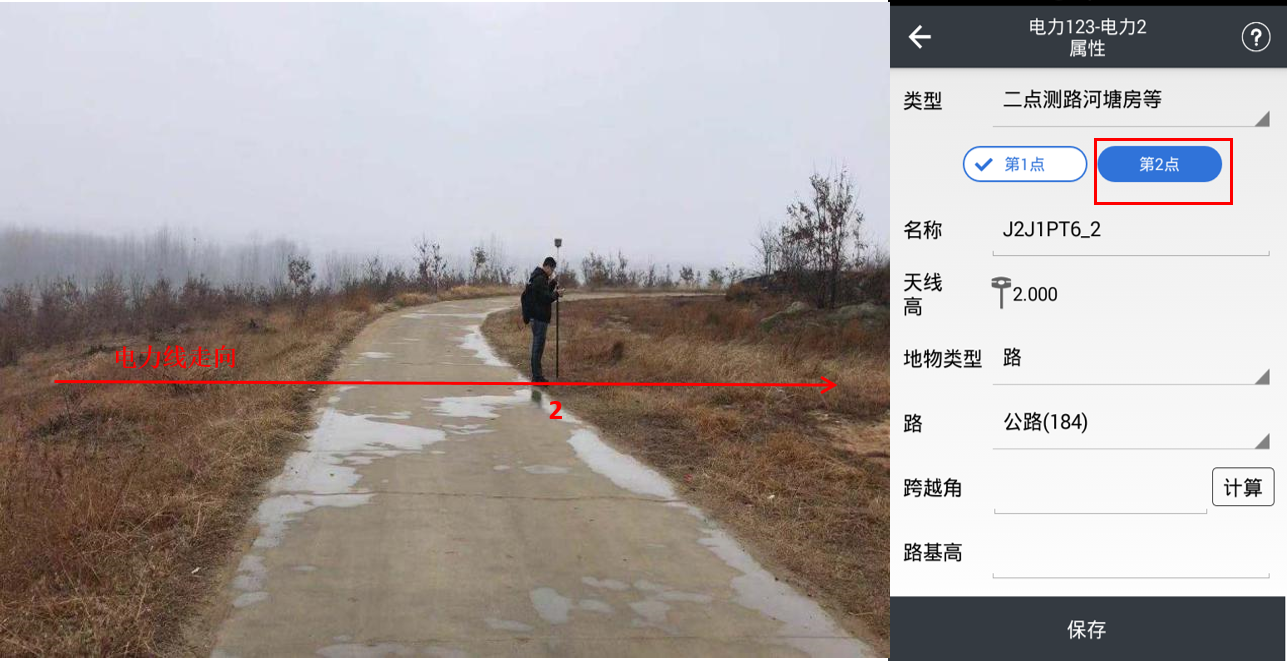

到路对面测第二个点

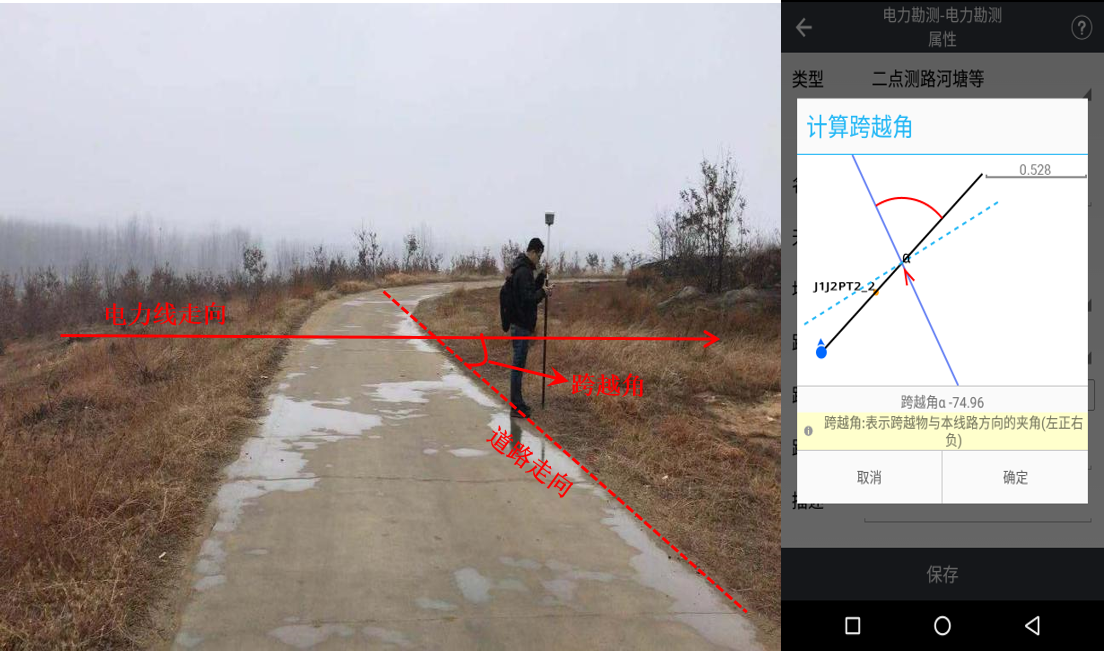

测量跨越角

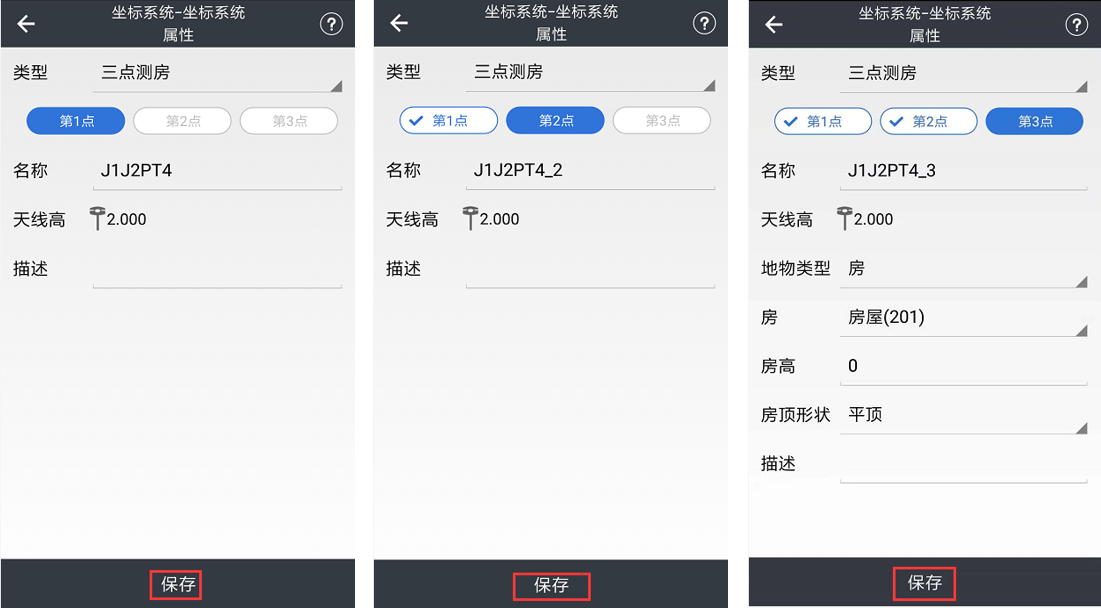

（9）三点测房
使用三点测量房屋，分别测量房屋的三个角点（没有采集顺序的要求）。

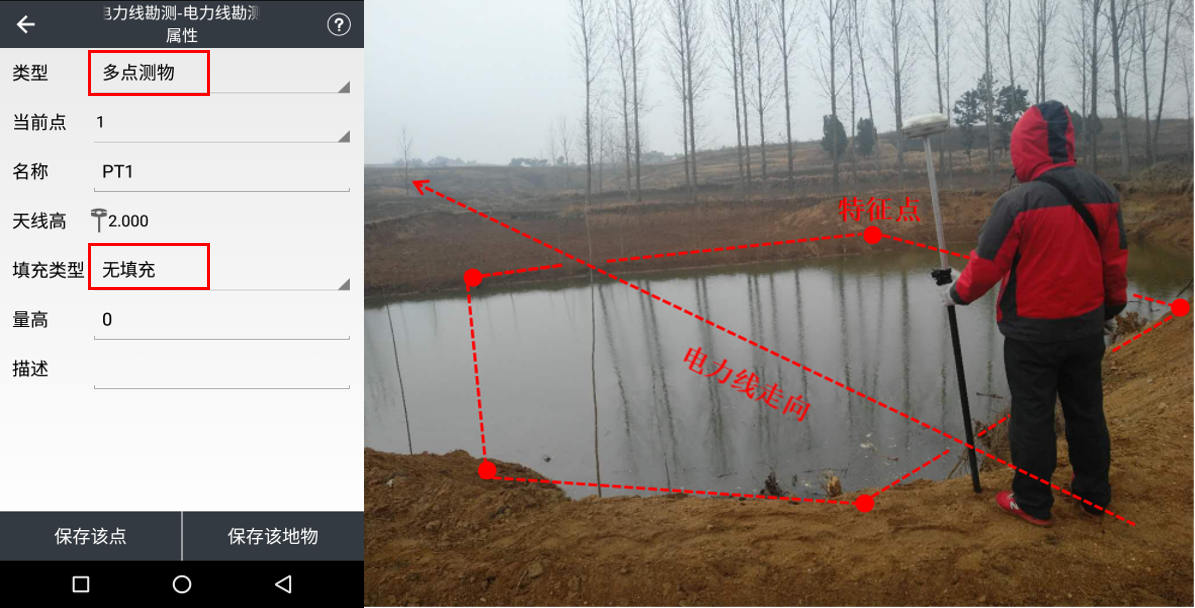

（10）多点测物
点测物可以采集一片地物的边界点，至少三个点以上。每采集一个点，需要点击保存该点，即可把采集到的点保存在内存中。当采集的点数大于等于3个点时，点击保存该地物，即可把所采集的点全部保存进电力点库中。

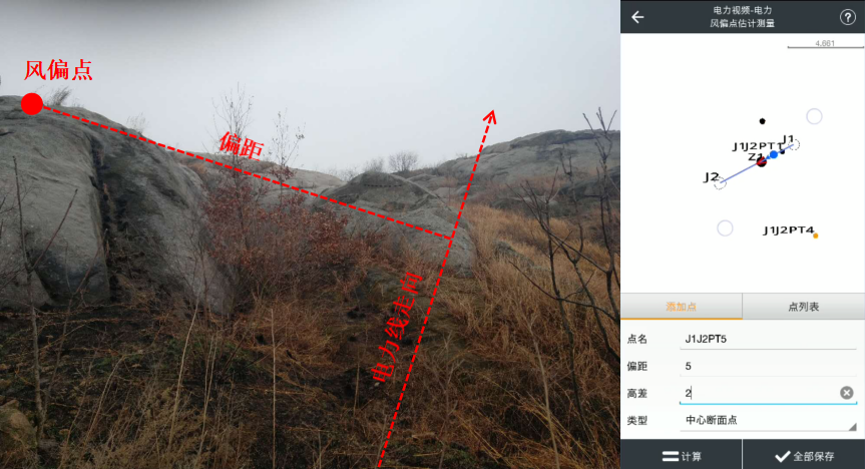

（11）风偏点采集
风吹动电线时,电线可能会碰到或小于规范 距离的地物点。 (支持风偏估计测量，输入偏距和高程生成风偏点；采集风偏点时，软件显示辅助线，确保采集的风偏点连线与线路垂直。

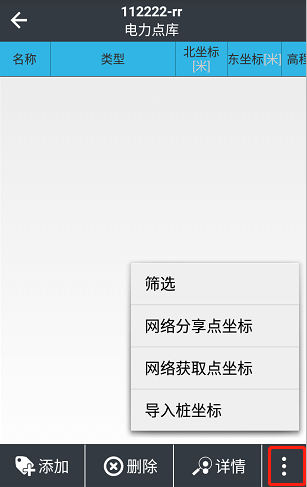

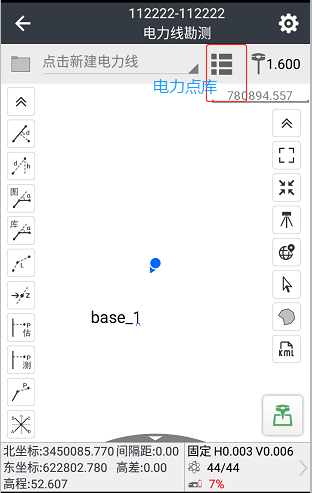

4、电力点库
电力点库用于查看和编辑电力点的采集成果

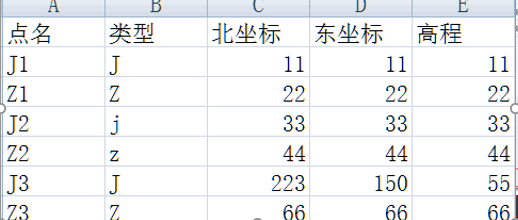

导入坐标：支持*.csv的格式，且必须带表头,点名，类型(J/Z不限大小写)，东坐标，北坐标，高程。导入的点，来源为导入点。

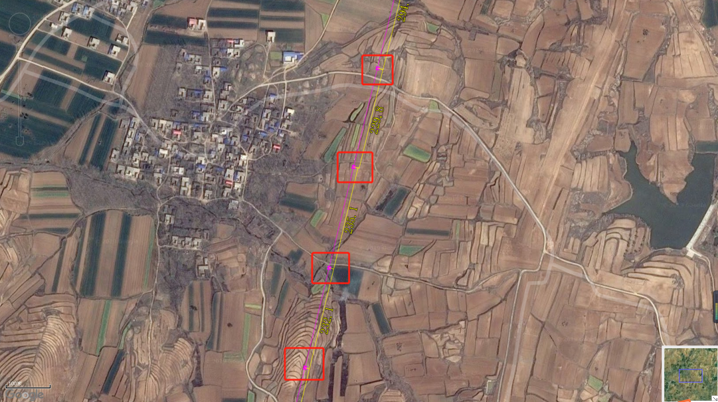

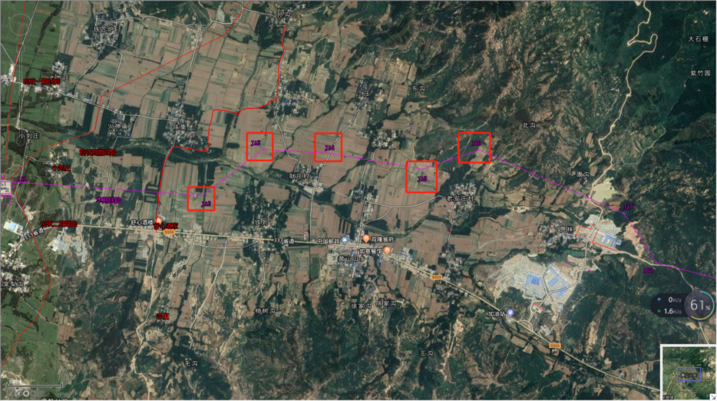

如果电力公司使用无人机选线，然后在正摄图上规划电力线，这个功能比较实用。

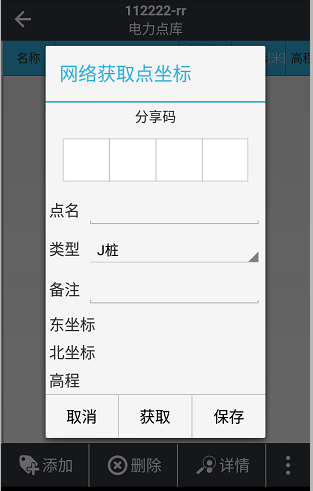

【网络分享点坐标/网络获取点坐标】：在手簿有网的情况下,选中需要分享的点，点击“网络分享点坐标侯点击”分享“会自动生成4个数字；然后其他人在手簿有网的情况下,点击“网络获取点坐标”输入对应的4个数字，点击“获取”可获取到分享的点坐标，最后点击“保存”即可。
5、手簿数据导出
选择电力线库--全部导出--导出.hce格式的电力文件
